Przydatna wycena zaczyna się od składu PCV i zainstalowanej maszyny, a nie od średnicy i zdjęcia. W tym przewodniku obowiązki procesowe, zużyte części i cel akceptacji zamieniają się w specyfikację zakupu, którą fabryka może faktycznie wyprodukować.
W przypadku PVC z dużą zawartością należy podać pełną recepturę w phr, metodę podawania, produkt końcowy, wymaganą wydajność, obrót ślimaka, odległość od środka, wymiary połączeń oraz mapę zużycia zarówno śrub, jak i otworów lufy. Wybierz azotowanie, chromowanie lub warstwę bimetaliczną w zależności od rzeczywistego zużycia. Zatwierdź metodę rysowania i kontroli, zanim cena stanie się czynnikiem decydującym.
Zdefiniuj zadanie wytłaczania przed omówieniem śruby
„Równoległe śruby dwuślimakowe do PVC o dużej zawartości wypełnienia” to rodzina produktów, a nie pełna specyfikacja. Nie mówi nam, czy linia wykonuje rurę ciśnieniową, rurę drenażową, profil, blachę czy płytę piankową. Pomija także to, czy wytłaczarka przygotowuje masę, czy bezpośrednio zasila matrycę kształtującą.
Te rozróżnienia zmieniają cło wzdłuż lufy. Zasilanie, stapianie, mieszanie rozdzielcze, odgazowywanie i wytwarzanie ciśnienia nie zachodzą w ten sam sposób na każdej linii. Napęd, przekładnia, matryca dolna i sprzęt chłodzący nakładają ograniczenia, których nie może usunąć rysunek śruby.
Nasz widok fabryki:nie zaakceptowalibyśmy zmiany geometrii na podstawie samego procentu wypełniacza. Najpierw pytamy, co aktualna linia radzi sobie dobrze, gdzie staje się niestabilna i jaki wynik należy poprawić. Jeśli istniejący produkt jest akceptowalny, a zadaniem jest jego wymiana, zachowanie sprawdzonej geometrii może być bezpieczniejsze niż dodanie funkcji agresywnego mieszania bez dowodów.
Rozpocznij zapytanie, wybierając jeden cel: odtworzenie pierwotnego obciążenia, skorygowanie zmierzonego problemu zużycia lub zaprojektowanie nowego składu i wydajności. Połączenie wszystkich trzech w jednym niejasnym zapytaniu sprawia, że oferty dostawców są niemożliwe do porównania.
Fabryka może projektować wyłącznie w oparciu o otrzymaną recepturę
W przypadku PVC „30% wypełniacza” nie jest wystarczająco precyzyjne. Podaj składniki w częściach na sto żywicy, zwykle zapisywane jako phr, a także podaj skład gotowej mieszanki, jeśli Twój system kontroli wewnętrznej wykorzystuje procent wagowy. Te dwa wyrażenia nie mają tego samego mianownika.
Zapisz gatunek żywicy PCW, węglan wapnia lub inny gatunek wypełniacza, informacje o cząstkach dostarczone przez producenta wypełniacza, system stabilizatora, smary, substancje pomocnicze w przetwarzaniu, modyfikatory udarności, pigmenty i zawartość materiałów pochodzących z recyklingu. Dodaj gęstość nasypową i formę paszy rzeczywistej suchej mieszanki. Jeśli zakład zmienia recepturę, podaj zakres działania, zamiast wysyłać tylko najłatwiejszą klasę.
Reszta linii ma znaczenie, ponieważ wypełniony proszek musi równomiernie docierać do śrub. W opublikowanym systemie Battenfeld-Cincinnati ścieżka dozowania kredy wykorzystywała mieszadła zapobiegające tworzeniu się mostków, monitorowanie grawimetryczne oraz geometrię ślimaka dostosowaną do 30 do 100 części kredy. Ten przykład jest specyficzny dla linii twinEX 93-34, ale lekcja dotycząca zakupów jest szeroka: projekt podajnika i projekt ślimaka należy rozpatrywać łącznie.
Dodatki zmieniają również zadanie przetwarzania. Opublikowana praca firmy Arkema na temat formuły podłóg PCV o dużej zawartości wypełniacza łączy dedykowany środek wspomagający przetwarzanie z stapianiem i konsekwentnym przetwarzaniem w stanie stopionym przy podwyższonych poziomach węglanu wapnia. Jest to przydatne przypomnienie, że ten sam współczynnik ph wypełniacza może zachowywać się inaczej w przypadku zmiany pakietu żywicy i dodatków.
Przygotowujesz nowy projekt PCV o dużej zawartości wypełnienia?W razie potrzeby prześlij przepis z umową o zachowaniu poufności, a także rysunek linii i produkt docelowy. Możemy wówczas omówić ślimak i lufę w ramach określonego obowiązku przetwórczego.
Wyślij recepturę i rysunekZobacz równoległy produkt z PVCZablokuj obrót, ręczność i interfejs maszyny
Nanhaiya dostarcza jedno i drugiewspółbieżne równoległe beczki dwuślimakoweIprzeciwbieżne równoległe beczki dwuślimakowe. Są to różne konfiguracje mechaniczne. Dostawca nie powinien wnioskować o właściwym produkcie na podstawie zdjęcia gotowego produktu z PVC.
W przypadku wymiany, zidentyfikuj obrót śruby zgodnie z kierunkiem patrzenia wskazanym na rysunku. Uwzględnij chwyt śruby, znaki fazowe, odległość od środka, średnicę zewnętrzną i stopową, długość roboczą, połączenie wału, szczegóły wielowypustu lub klucza, powierzchnie oporowe i ósemkową geometrię otworu lufy.
Następnie zdefiniuj każdy interfejs: otwór zasilający, odpowietrznik, strefy ogrzewania i chłodzenia, otwory termopary, wzór śrub kołnierza, czoło przekładni, połączenie płyty wyłącznika lub matrycy, podpory i ogólną przestrzeń montażową. Niewielkie pominięcie może uniemożliwić dopasowanie dobrze obrobionego zestawu do żyłki.
| Obszar | Minimalne dowody | Typowa niejednoznaczność do usunięcia |
|---|---|---|
| Para śrub | Zatwierdzony rysunek, identyfikacja lewej i prawej strony, obrót, ręczność, fazowanie i połączenie | Obrót podany bez określenia, w którą stronę zwrócony jest widz |
| Otwory lufowe | Odległość od środka, profil otworu, wymiary osiowe, porty i punkty odniesienia kołnierzy | Jedna nominalna średnica otworu używana do opisu pełnego profilu ósemkowego |
| Luz | Określone prześwity śruba-bęben i śruba-śruba w warunkach testowych | Dostawca oczekuje odtworzenia pierwotnego luzu ze zużytych części |
| Interfejsy | Rysunki skrzyń biegów, zasilania, odpowietrzenia, ogrzewania, chłodzenia i połączeń matryc | Fotografie bez wymiarów, punktów odniesienia i specyfikacji gwintów |
| Kontrola montażu | Numery par, znaczniki czasu, procedura instalacji i wymagania producenta maszyny | Dwie śruby traktowane jako niezależne części zamienne |
Gdy kupujący wysyła tylko zużyte śruby, możemy zmierzyć to, co jest, ale zużycie już zmieniło teren, profil lotu i prześwit. Preferujemy zatwierdzony rysunek, dane maszynowe i pomiary obu komponentów. Nie nazwiemy zużytej geometrii oryginalnym projektem tylko dlatego, że jest to jedyna próbka w skrzyni.
Użyj tabeli modeli jako narzędzia sprawdzającego, a nie obietnicy
Naszseria równoległych śrub dwuślimakowychwymienia pięć popularnych modeli od 75 do 130 mm. Opublikowane zakresy wyjściowe PVC pomagają kupującemu określić platformę wyjściową. Nie zastępują one przeglądu receptury, podajnika, matrycy i napędu.
| Model | Średnica śruby | L/D | Wydajność wyjściowa PCV | Prędkość śruby | Silnik napędowy |
|---|---|---|---|---|---|
| NHY75 | 75 mm | 26 do 36 | 220 do 350 kg/h | 45 obr./min | 45 kW |
| NHY90 | 90 mm | 26 do 36 | 280 do 460 kg/h | 45 obr./min | 55 kW |
| NHY110 | 110 mm | 26 do 36 | 350 do 650 kg/h | 45 obr./min | 75 kW |
| NHY120 | 120 mm | 26 do 36 | 500 do 800 kg/h | 45 obr./min | 110 kW |
| NHY130 | 130 mm | 26 do 36 | 680 do 1000 kg/h | 45 obr./min | 132 kW |
Receptura o dużej zawartości może zmienić podawanie masowe, zachowanie podczas stapiania, zapotrzebowanie na moment obrotowy, zużycie i ciśnienie matrycy. Dlatego prosimy o stabilny, bieżący zapis produkcji, jeśli taki istnieje. Zapewnia znacznie lepsze odniesienie do rozmiaru niż sam pożądany wynik.
W przypadku istniejącej wytłaczarki o rozmiarze zwykle decyduje interfejs skrzyni biegów i cylindra, zanim zrobi to katalog. W przypadku nowej linii cel wyjściowy musi być powiązany z nazwaną recepturą i standardem akceptacji produktu. Jeśli w ofercie podano kg/h bez zaakceptowanej receptury i produktu, trudno jest wyegzekwować tę liczbę.
Wybierz ochronę przed zużyciem z mapy zużycia

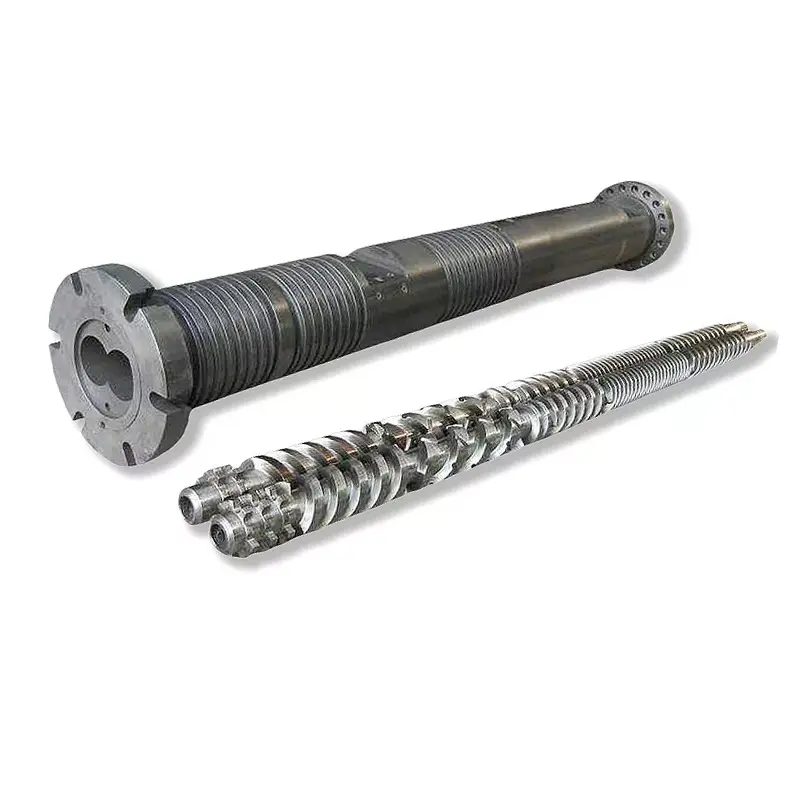

TheLufa dwuślimakowa Nanhaiya PVCwykorzystuje 38CrMoAlA jako wymieniony materiał bazowy i oferuje właściwości azotowane, chromowane i bimetaliczne. To są różne konstrukcje. Porównywanie ich wyłącznie według największej liczby twardości jest złą praktyką zakupową.
| Nieruchomość | Opublikowana wartość | Ułóż to w kolejności |
|---|---|---|
| Materiał bazowy | 38CrMoAlA | Komponent, gatunek stali i wymagany dokument materiałowy |
| Twardość obróbki cieplnej | HB260 do 320 | Miejsce badania, metoda i protokół odbioru |
| Twardość azotowania | HV950 do 1000 | Obrabiana powierzchnia, metoda pomiaru i punkty akceptacji |
| Głębokość azotowania | 0,50 do 0,70 mm | Definicja głębi przypadku i metoda weryfikacji |
| Kruchość azotowania | Stopień 1 lub niższy | Obowiązująca metoda badania i zapis |
| Chropowatość | Ra0,4 | Powierzchnia, kierunek, odcięcie i instrument |
| Śruba prostoliniowości | 0,015 mm | Punkt odniesienia, zmierzona długość, stan i metoda podparcia |
| Twardość chromowania | HV 950 lub wyższy | Powierzchnia platerowana i miejsce kontroli |
| Grubość chromu | 0,05 do 0,10 mm | Strefy rysowania i wymagania dotyczące grubości gotowej powłoki |
| Twardość bimetalu | HRC60 do 65 | Obszar stopu, tożsamość warstwy i lokalizacja testu |
| Głębokość bimetalu | 2,0 do 3,0 mm | Strefy chronione i weryfikacja głębokości |
HV i HRC to różne skale twardości, przy czym podane głębokości warstw również znacznie się od siebie różnią. Cienka, twarda powierzchnia i głębsza warstwa stopu nie mogą być ocenione na podstawie odczytu jednej komórki. Oferta powinna określać komponent, dokładne strefy chronione, wymiary gotowe po obróbce oraz dokument użyty do odbioru.
Nazwa wypełniacza również jest niewystarczająca. Obciążenie, właściwości cząstek, aglomeracja, zanieczyszczenia pochodzące z recyklingu i lokalne ciśnienie wpływają na wzór zużycia. Wytyczne firmy Coperion dotyczące zużycia sprzętu do mieszania składników podkreślają topienie, mieszanie ścierniwa i wzrost ciśnienia jako strefy silnie obciążone. Przydatną zasadą przy zamówieniu wymiany jest ochrona stref zidentyfikowanych w procesie i pomiarach.
Nie jesteś pewien, czy zapytanie ofertowe obejmuje azotowanie czy ochronę bimetaliczną?Prześlij zdjęcia i mapę pomiarową obu śrub i lufy. Uwzględnij gatunek wypełniacza, phr i historię produkcji, aby propozycja powierzchni miała określony powód.
Zapytaj o materiał i obróbkęZobacz sprzęt produkcyjny NanhaiyaZmierz obie śruby i oba otwory w określonych pozycjach
Raport zużycia powinien pokazywać, gdzie została pobrana każda wartość. Oczyść części, pozwól im osiągnąć stabilną temperaturę kontroli, zaznacz koniec podawania i ponumeruj stacje osiowe. Zmierz obie śruby, oba występy lufy i krytyczną relację śruba-śruba, stosując uzgodnioną metodę.
Opublikowane podejście diagnostyczne firmy Coperion do luf ZSK i STS wymaga stosowania czystych, chłodnych luf i łączy pomiar średnicy z inspekcją wideo w przypadku niektórych rozmiarów. Twój sprzęt i metody mogą się różnić, ale dyscyplina jest właściwa: wymiary i stan powierzchni powinny być rejestrowane razem.
| Nagrywać | Dlaczego to należy do raportu | Decyzja, którą wspiera |
|---|---|---|
| Mapa stacji osiowej | Zapobiega utracie lokalizacji wartości minimalnej lub maksymalnej | Naprawa lokalna, zabezpieczenie strefy lub pełna wymiana |
| Obydwa profile śrubowe | Wykazuje asymetryczne zużycie i zachowuje tożsamość lewej i prawej strony | Wymień jedną część, parę lub sprawdź wyrównanie |
| Obydwa płaty beczkowe | Pokazuje, czy nowa śruba będzie nadal działać przy nadmiernym luzie w otworze | Tylko śruby w porównaniu z dopasowanym zestawem śrub i luf |
| Obrazy powierzchni | Dokumentuje zarysowania, wżery, ubytki powłoki i osady materiału | Oddziel zużycie wymiarowe od problemu powierzchni lub czyszczenia |
| Trend operacyjny | Łączy stan fizyczny z mocą wyjściową, obciążeniem, ciśnieniem i jakością produktu | Potwierdź, że zużycie jest przyczyną zgłoszonego problemu produkcyjnego |
Strata mocy, niestabilne ciśnienie, przegrzanie i zły wygląd produktu mogą uzasadniać kontrolę, ale nie świadczą o zużyciu śruby. Porównaj obecną linię ze stabilną recepturą referencyjną. Zanim zrzucisz winę na jeden element, sprawdź zasilanie, grzałki, czujniki, odpowietrzenie, ograniczenie matrycy i stan napędu.
Jeżeli lufa jest zużyta, zamontowanie jedynie nowych śrub może spowodować, że luz roboczy będzie już od pierwszego dnia wykraczał poza zamierzony stan. Wolelibyśmy stracić zamówienie na same śruby, niż powiedzieć kupującemu, że nowe części mogą przywrócić luz, którego nie zmierzyliśmy.
Porównaj oferty według zakresu, a nie etykiety stopu
Umieść każdego dostawcę na tym samym arkuszu zapytania. Jeśli jedna oferta obejmuje beczkę, parę śrub, obróbkę, raporty z inspekcji i zabezpieczenie wysyłki, podczas gdy inna zawiera tylko „bimetalową podwójną śrubę”, ceny nie są porównywalne.
| Linia cytatu | Akceptowalna definicja | Powód zwrotu cytatu |
|---|---|---|
| Zakres komponentu | Lewa śruba, prawa śruba, lufa, akcesoria i wykluczone elementy wymienione | „Jeden zestaw” bez rachunku dostaw |
| Geometria | Wymieniono rewizję rysunku i wymiary krytyczne | Tylko średnica i L/D |
| Tworzywo | Zidentyfikowano stal bazową i strefy obróbki lub stopu | „Stop premium” bez gatunku i lokalizacji |
| Kontrola | Uzgodnione wymiary, metody, zapisy i punkty odbioru | „Wysoka precyzja” bez mierzalnych kryteriów |
| Próba wydajności | Zdefiniowano recepturę, podawanie, matrycę, okno wyjściowe, ograniczenia maszyny i kontrole produktu | Obietnica wyjścia bez warunku testowego |
| Zakres komercyjny | Podstawa cenowa, opakowanie, podstawa dostawy, dokumentacja i granice usług wymienione | Niska cena jednostkowa z nierozwiązanymi wyłączeniami technicznymi |
Zamiast po cichu zastępować wymagania, poproś dostawcę, aby zaznaczył każde odstępstwo od rysunku. Proponowane ulepszenie może być cenne, ale powinno wyglądać na rewizję i mieć ku temu powód. Chroni to zakupy, konserwację i producenta, gdy część dotrze do maszyny kilka miesięcy później.
Uzgodnij kontrolę i uruchomienie przed produkcją
Zatwierdzony rysunek jest podstawą zakupu. Dołącz wymagania dotyczące materiału, strefy obróbki powierzchni, raport wymiarowy, metodę weryfikacji twardości lub warstwy, identyfikację par i wymagania dotyczące pakowania. Określ, jakie dokumenty będą towarzyszyć przesyłce.
Podczas instalacji należy postępować zgodnie z procedurami producenta wytłaczarki dotyczącymi wyrównywania, prześwitu, podgrzewania i uruchamiania. Nie używaj siły w przypadku pary śrub, która nie może się obrócić zgodnie z wymaganiami procedury maszynowej. Przed zastosowaniem momentu obrotowego sprawdź dopasowanie, rozrząd i montaż.
Próba akceptacji produkcji wymaga nazwanej receptury i stanu paszy. Rejestruj rzeczywistą przepustowość, prędkość ślimaka, obciążenie silnika lub wskazanie momentu obrotowego, ciśnienie głowicy, zachowanie się temperatury, stan odpowietrznika i kontrole gotowego produktu. Jeśli produktem jest rura lub profil, uwzględnij kryteria wymiarów i wyglądu, które decydują, czy produkt wyjściowy nadaje się do sprzedaży.
Wyślij nam wypełnione zapytanie ofertowe dotyczące PCV, na podstawie którego możemy opracować rozwiązania
Uwzględnij model maszyny, rysunek, szczegóły dotyczące rotacji i fazowania, pełną recepturę w phr, gatunek wypełniacza, zawartość materiału pochodzącego z recyklingu, aktualny zapis operacyjny, docelowy produkt i pomiary zużycia. Powiedz nam, czy potrzebujesz wiernego zamiennika, czy udokumentowanego przeglądu geometrii.
Wyślij e-mailem pakiet zapytania ofertowegoPorozmawiaj na WhatsAppOtwórz stronę z zapytaniem
Zhoushan Nanhaiya Plastic Machinery Co., Ltd.
Produkty:Równoległe podwójne śruby | Beczki dwuślimakowe równoległe z PVC | Beczki śrubowe równoległe z rur PVC
E-mail:info@nhyscrew.com
Telefon:+86-13505809643| Przenośny:+86-13587082002
Blok C, sekcja zachodnia nr 2, Xingzhou Avenue, dystrykt Dinghai, miasto Zhoushan, prowincja Zhejiang, Chiny.
Informacje serwisowe | Sprzęt produkcyjny | Profil firmy
Często zadawane pytania
Jakie informacje są potrzebne do wyceny równoległej beczki dwuślimakowej z PVC o dużej zawartości wypełnienia?
Wyślij producenta i model maszyny, istniejące rysunki, obrót śrub, odległość między osiami, szczegóły połączeń, pełną recepturę PVC, zawartość wypełniacza w phr, zawartość recyklingu, informacje o produkcie i matrycy, docelową wydajność, zapisy operacyjne i pomiary starych części. Wskaż niepowodzenie lub ulepszenie, którym próbujesz się zająć.
Jaki poziom wypełniacza liczy się jako PCW o dużej zawartości wypełnienia?
Nie ma uniwersalnego progu zakupowego. Podaj każdy składnik w częściach na sto żywicy i podaj gotowy skład mieszanki. Nie zastępuj phr niejasnym opisem, takim jak wysoka zawartość węglanu wapnia, ponieważ dwie receptury opatrzone tą etykietą mogą wiązać się z różnymi obowiązkami w zakresie podawania, łączenia i noszenia.
Czy śruba bimetaliczna jest zawsze lepsza niż śruba azotowana do wypełnionego PCV?
Nie. Wybór obróbki zależy od właściwości wypełniacza, obciążenia, zanieczyszczeń, miejsca zużycia, geometrii i wymaganego planu konserwacji. Azotowanie, chromowanie i warstwy bimetaliczne różnią się skalą twardości i głębokością warstwy, dlatego należy porównać pełną specyfikację, a nie jedną liczbę twardości.
Czy mogę wybrać rozmiar śruby z samej tabeli modeli Nanhaiya?
Użyj tabeli modelu jako zakresu początkowego. Ostateczny wymiar musi uwzględniać rzeczywistą recepturę, metodę podawania, produkt, odporność matrycy, ograniczenia napędu i wydajność akceptacji. Średnica nominalna lub pojemność katalogowa nie określają całkowitego obciążenia procesowego.
Czy mogę wysłać zużyte śruby jako jedyne oznaczenie produkcyjne?
Nie polecamy tego. Zużyta próbka rejestruje zarówno oryginalną geometrię, jak i uszkodzenia powstałe w trakcie eksploatacji. Jeśli jest dostępny, należy dostarczyć zatwierdzony rysunek, a następnie poprzeć go dokładnymi pomiarami, zdjęciami i historią eksploatacji, aby wymiana nie odzwierciedlała zużycia zgodnego z projektem.
Czy mogę wymienić same śruby i zachować starą lufę?
Dopiero po zmierzeniu obu śrub i obu otworów lufy w określonych pozycjach osiowych. Nowe śruby biegnące wewnątrz zużytej lufy mogą zachować nadmierny luz i niestabilną moc wyjściową. Decyzja powinna być podjęta na podstawie dopasowanego raportu zużycia i wymagań montażowych producenta maszyny.
Czy Nanhaiya dostarcza zarówno współbieżne, jak i przeciwbieżne równoległe lufy dwuślimakowe?
Tak. Nanhaiya wymienia współbieżne i przeciwbieżne równoległe produkty z podwójną śrubą. Zapytanie o wymianę musi określać zainstalowaną konfigurację, punkt widzenia rotacji, ręczność, fazowanie i połączenie napędu, a nie prosić dostawcę o wywnioskowanie ich na podstawie nazwy materiału.
Jak powinny być akceptowane dane wyjściowe po instalacji?
Uzgodnij przepis, metodę podawania, matrycę, okno wyjściowe, kontrolę jakości produktu i ograniczenia maszyny przed produkcją. Podczas uruchamiania należy zarejestrować rzeczywistą przepustowość, obciążenie, ciśnienie, zachowanie się temperatury i jakość produktu końcowego w ustalonych warunkach. Dane katalogowe nie powinny zastępować zdefiniowanej próby odbiorczej.
